原始標題：您可以一目了然地看到無刷電機和有刷電機之間的區別！

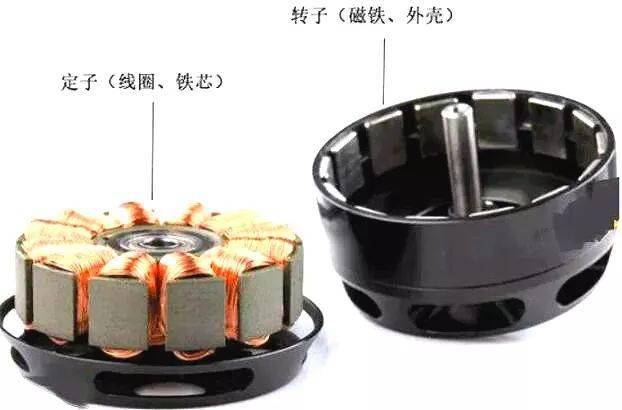

無刷電機：無刷直流電動機由電動機主體和驅動器組成，是代表性的機電產品。由于無刷直流電動機以自調節方式運行，因此在變頻調速中，它們不會像在過載下啟動且負載突然變化的同步電動機那樣，在轉子上增加啟動繞組。現在，中小容量無刷直流電動機的永磁體主要由具有高磁能級的稀土釹鐵硼（Nd-Fe-B）材料制成。因此，稀土永磁無刷電動機的體積比相同容量的三相異步電動機小一號。

有刷電機：電刷電動機是帶有電刷裝置的旋轉電機，該電刷裝置將電能轉換為機械能（馬達）或?qū)C(jī)械能轉換為電能（發電機）。與無刷電機不同，有刷設備用于引入或汲取電壓和電流。有刷電動機是所有電動機的基礎，具有啟動快速，及時制動，在寬范圍內平穩地進行速度調節以及控制電路相對簡單的特點。

無刷電機與有刷電機工作原理的區別

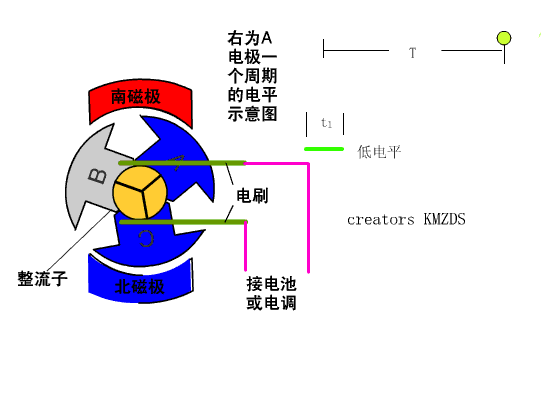

1、有刷電機工作原理

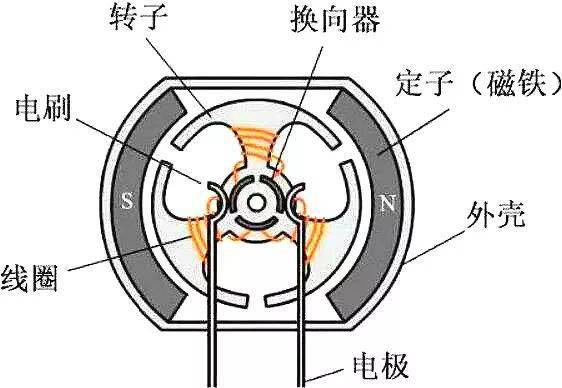

刷式電動機是每個人都會遇到的第一個電動機，并且在中學物理課中介紹的電動機也顯示為模型。電刷電動機的主要結構是定子+轉子+電刷，通過旋轉磁場獲得旋轉轉矩并輸出動能。電刷和換向器始終保持接觸和摩擦，并且在旋轉過程中起傳導和換向的作用。

電刷電動機采用機械換向，磁極不移動，線圈旋轉。當電動機運行時，線圈和換向器旋轉，但是電磁鋼和碳刷不旋轉，并且線圈的交流方向由逆變器和與電動機一起旋轉的電刷改變。

在有刷電動機中，該過程是將每個線圈組的兩個電源輸入端子依次排列成用絕緣材料彼此隔開的環，以形成與電動機軸連接的圓柱形物體。一件電源由兩個由碳元素制成的小支柱（碳刷）組成。在彈簧壓力的作用下，通過將上部線圈功率輸入環氣缸的兩個點壓在兩個特定的固定位置上，為組線圈供電。

當電動機旋轉時，不同的線圈或同一線圈的不同極在不同的時間通電，因此產生磁場的線圈的NS極和最近的永磁定子的NS極將具有合適的角度差。磁場具有不同的相位，動態吸力和斥力會產生動力來旋轉和旋轉電動機。碳電極稱為碳“刷子”，因為它們像刷子一樣從對象的表面滑落到線圈端子上。

碳刷相互摩擦，導致磨損。碳刷需要定期更換。碳刷和線圈端子之間的交替接通和斷開會引起電火花，電磁損壞和干擾。電子設備。

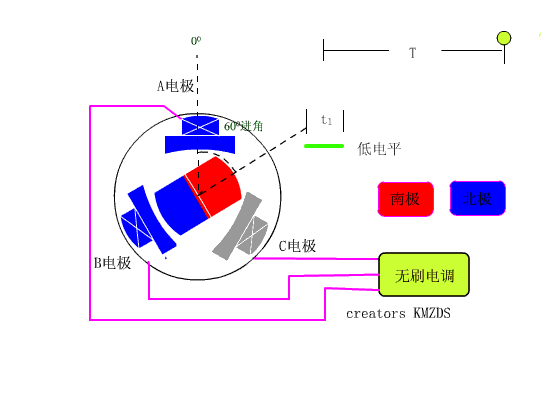

2、無刷電機工作原理

在無刷電動機中，換向工作由控制器的控制電路（通常是霍爾傳感器+控制器，更先進的技術是電磁編碼器）執行。

無刷電機采用電子換向，線圈不動，磁極旋轉。根據這種看法，無刷電動機使用一套電子設備通過霍爾元件檢測永磁體的磁極位置，并使用電子電路及時切換線圈中電流的方向。確保產生了正確方向的磁力來驅動電動機。消除有刷電機的弊端。

此電路是電機控制器。無刷電動機的控制器還可以實現一些有刷電動機無法實現的功能，例如調整電源開關角度，制動電動機，使電動機反轉，鎖定電動機以及使用制動信號切斷電源。供給電動機。電瓶車的電子警報鎖現在充分利用了這些功能。

無刷直流電動機由電動機主體和驅動器組成，是常規的機電產品。由于無刷直流電動機以自控模式運行，因此它們不會像同步電動機那樣在轉子上增加啟動繞組，而同步電動機會在重載下以變頻調速方式啟動，并且在負載下不會振蕩并不會失步。它突然改變。

無刷電機與有刷電機的性能差異

1、有刷電機結構簡單、開發時間久、技術成熟

從19世紀電動機誕生之初開始生產的實用電動機就是無刷型，即交流鼠籠式異步電動機，這些電動機在產生交流電后得到了廣泛的應用。然而，異步電動機具有許多無法克服的缺點，這減慢了電動機技術的發展。特別地，無刷直流電動機無法商業化，并且由于電子技術的飛速發展，近年來它們已逐漸商業化，并且基本上仍屬于交流電動機的類別。

無刷電動機誕生后不久，人們發明了直流有刷電動機。由于直流電刷電動機具有結構簡單，易于生產和加工，易于維護和易于控制的特點，因此直流電動機還具有響應速度快，啟動轉矩大，并且可以提供從零速到額定速度的額定轉矩的優點，因此，一旦被釋放，它已被廣泛使用。用過的。

2、直流有刷電機響應速度快，起動扭矩大

有刷直流電動機具有快速的啟動響應速度，大的啟動扭矩，穩定的速度變化，從零到最大速度幾乎沒有振動，并且在啟動時可以驅動更大的負載。無刷電動機具有較大的起動電阻（感抗），具有較小的功率因數，較小的起動轉矩，起動時發出嗡嗡聲，伴隨著強烈的振動以及起動時的負荷較小。

3、直流有刷電機運行平穩，起、制動效果好

電刷電動機的速度通過電壓調節來調節，因此即使在恒定速度下運行也可以穩定地啟動和制動。無刷電動機通常由數字變頻控制。首先，AC變?yōu)镈C，DC變?yōu)锳C，并且速度由頻率變化控制。因此，無刷電動機在啟動和制動過程中不能平穩運行，并且會產生振動。只有在速度恒定時，它才會穩定。

4、直流有刷電機控制精度高

直流電刷電動機通常與變速箱和編碼器一起使用，因此電動機的輸出功率更大，控制精度更高，控制精度可以達到0.01mm，因此運動部件幾乎可以停止。所需區域。所有精密機床都使用直流電動機來控制其精度。無刷電動機在啟動和制動時不穩定，因此運動部件每次都停在不同的位置。定位銷或定位器必須穿過定位銷或定位器，然后停在所需位置。

5、直流有刷電機使用成本低，維修方便

由于直流有刷電機結構簡單，生產成本低，制造商眾多，技術成熟，因此被廣泛應用于工廠，加工機床，精密儀器等領域。如果電動機發生故障，請更換它。碳刷。每個碳刷都很便宜，僅需幾元。無刷電動機技術不成熟，昂貴且應用受限。它應主要用于變頻空調，冰箱等恒速設備。無刷電機只有在損壞時才能更換。

6、無電刷、低干擾

無刷電動機消除了電刷，最直接的變化是在有刷電動機運行時沒有電火花發生。這大大減少了電火花對遙控?zé)o線電設備的干擾。

7、噪音低，運轉順暢

無刷電動機沒有電刷，大大降低了運行過程中的摩擦力，運行平穩，噪音小得多，極大地支持了模型的穩定性。

8、壽命長，低維護成本

如果沒有電刷，則無刷電機的磨損主要發生在軸承中。從機械角度來看，無刷電機幾乎是免維護的電機。如有必要，只需進行除塵維護即可。

有刷電機與無刷電機調速方式的區別

實際上，兩個電動機的控制都是電壓調節，但是無刷直流采用電子換向，因此只能通過數字控制來實現，而無刷直流與碳刷換向。諸如晶閘管之類的現有模擬電路可以被控制并且相對簡單。

1.電刷電動機的速度調節過程是調節電動機電源的電壓。調節后的電壓和電流由換向器和電刷轉換，以改變電極產生的磁場強度，從而達到變速目的。該過程稱為可變電壓速率調節。

2.無刷電動機調速過程是：不改變電動機電源的電壓，改變ESC的控制信號，并通過微處理器改變大功率MOS管的開關速度。實現速度的變化。該過程稱為變頻調速。
