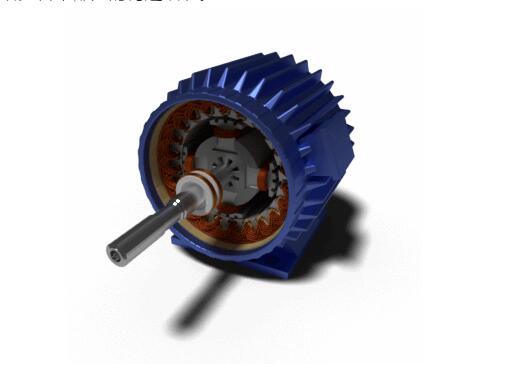

所述的同步電動機的結構是非常相似的一個的結構的交流發電機。兩者都是同步電機，其中一臺用作電動機，另一臺用作發電機。與其他任何電動機一樣，同步電動機也具有定子和轉子。我們將一一詳細研究各個部分的構造細節。

同步電動機定子

機器的主要靜止部分是定子。定子由以下部分組成。

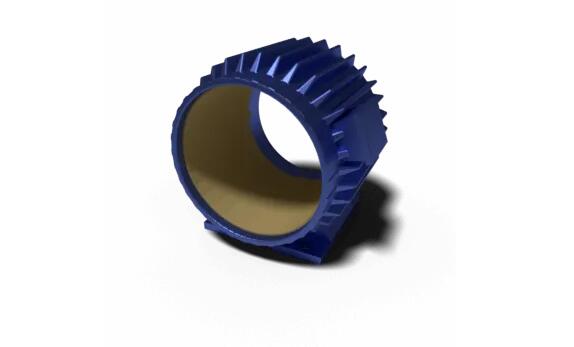

定子架

定子框架是電機的外部，由鑄鐵制成。它可以保護機器的內部進入部件。

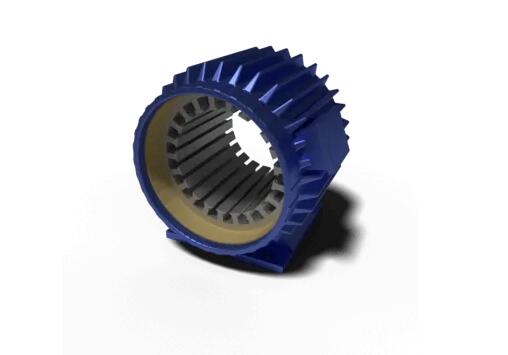

定子鐵心

定子鐵芯由薄硅片組成。它通過表面涂層絕緣，以最大程度地減少磁滯和渦流損耗。其主要目的是為磁力線提供低磁阻的路徑，并容納定子繞組。

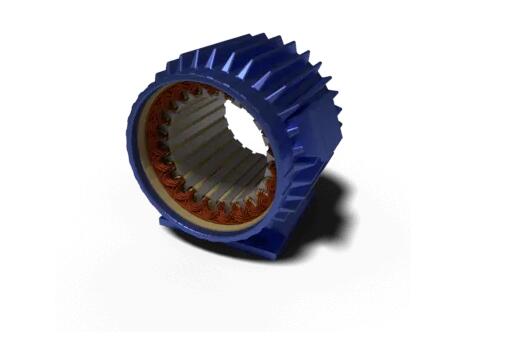

定子繞組

定子鐵芯的內周有切口，以容納定子繞組。定子繞組可以是三相繞組或單相繞組。

漆包銅用作繞組材料。在三相繞組的情況下，繞組分布在多個槽中。這樣做是為了產生EMF的正弦分布。

同步電動機轉子

轉子是機器的運動部件。轉子有兩種類型：

凸極類型

圓柱轉子類型

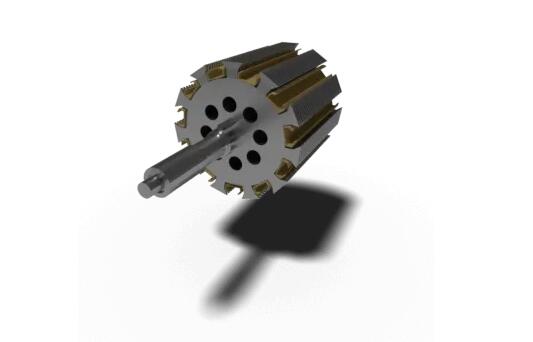

凸極型轉子由從轉子表面伸出的磁極組成。它由鋼疊片組成，以減少渦流損耗。

凸極機的氣隙不均勻。磁極之間的間隙最大，而磁極中心處的間隙最小。由于它們的極數很多，因此通常用于中速和低速操作。它們包含阻尼繞組，用于啟動電動機。

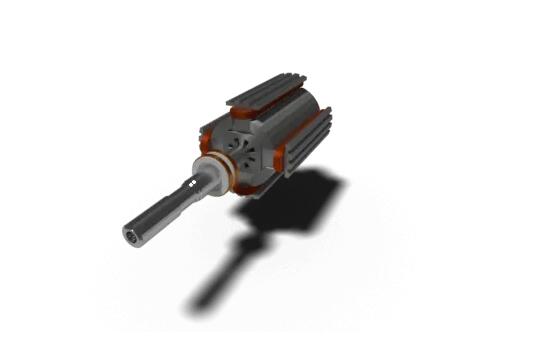

圓柱形轉子由高級鎳鉻鉬鋼的高級鍛件的整體鍛件制成。磁極由流經繞組的電流產生。它們的極數較少，因此可用于高速應用。由于它們具有均勻的氣隙，它們還產生較少的噪音和風阻損失。直流電通過滑環提供給轉子繞組。一旦轉子繞組被勵磁，它們就會像磁極一樣起作用。
