    電機正轉5秒反轉5秒循環電路圖(電機正轉五秒反轉十秒停的電路圖)

    發布時間:2022-11-09 16:21

    電機正轉十秒,再反轉十秒,再正轉十秒。要設計這樣的電路,可以先找一個相似的電路圖,在相似電路的基礎上進行組合修改。

    因?yàn)橛须姍C(jī)正轉和反轉,所以類似的電路自然是電機正轉和反轉電路。

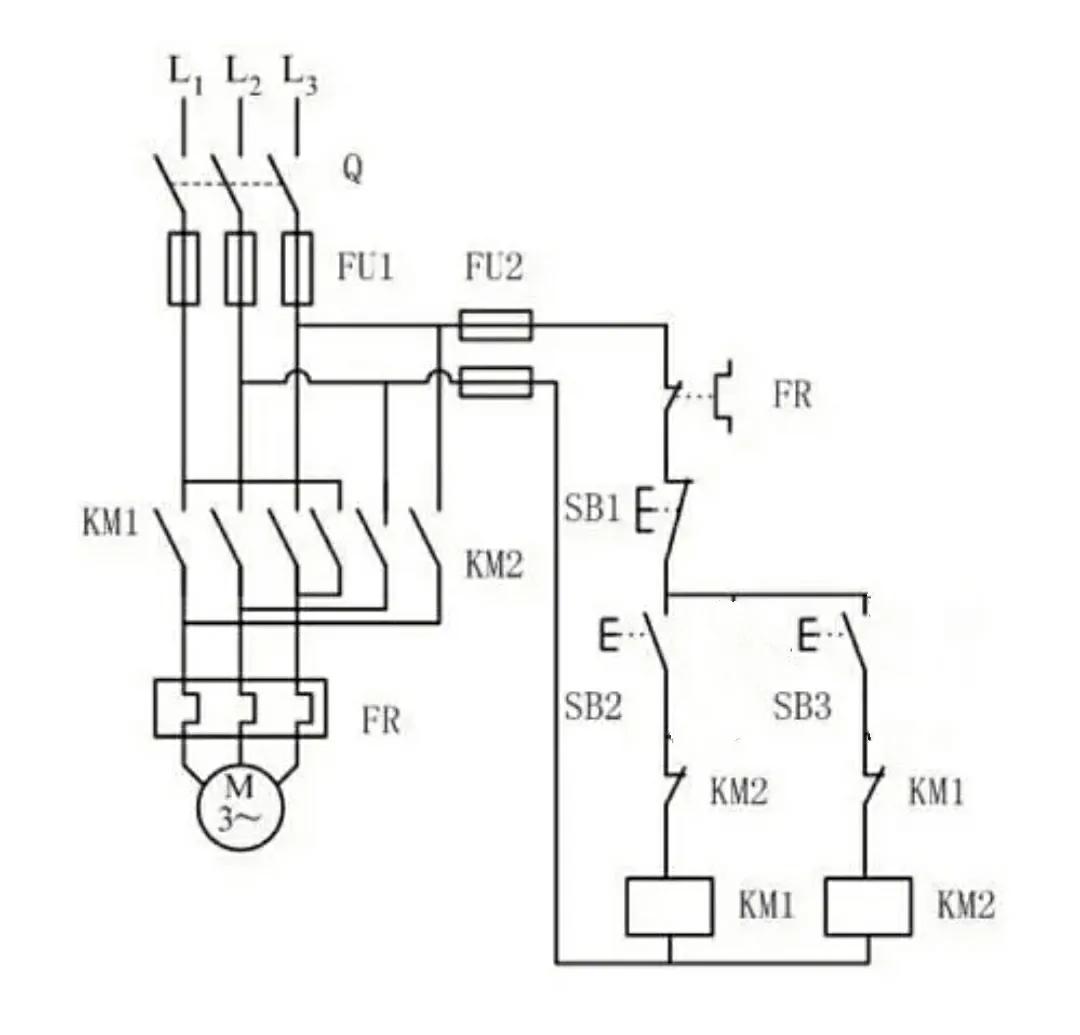

    6ea4ec8c759d42628aa04b8a242358e3~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579685&x-signature=pNSB0uS1J7k%2BoKY74QXJ5VAjDOY%3D按鈕點動接觸器互鎖電機向前和向后

    選擇一個由按鈕微動接觸器聯鎖的電機正反轉電路。添加并修改該電路,以滿足所需的控制要求。

    電機正轉十秒,反轉十秒,熟悉指示燈閃爍電路。

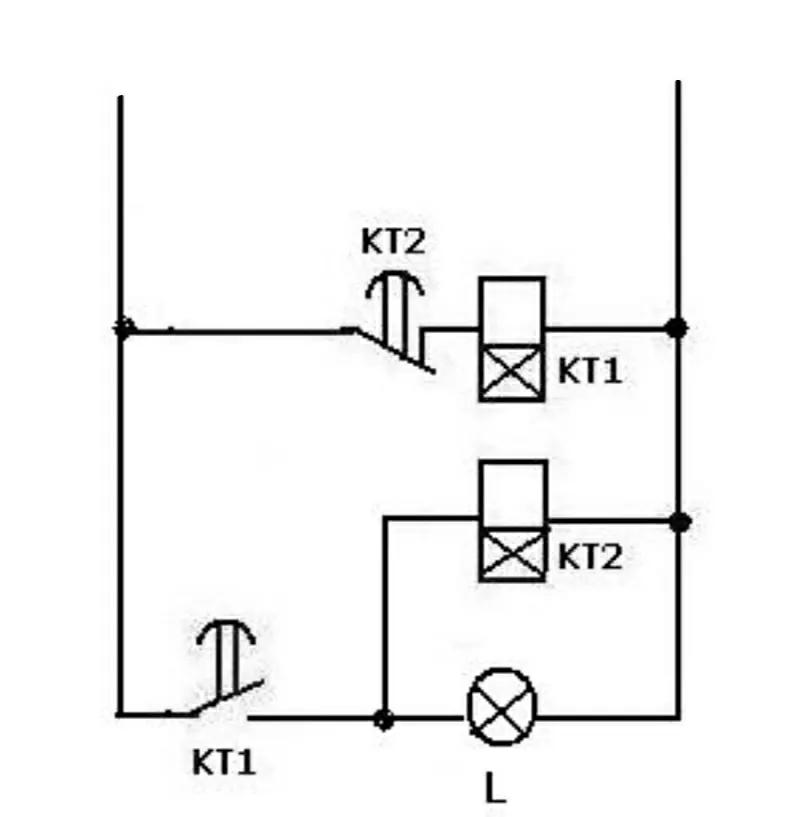

    74a416e2bcec41b69f081abbc08f2b4e~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579685&x-signature=l0JpPViZzauCIujDV9FxgqVlFS4%3D指示燈閃爍電路

    閃爍電路由兩個通電延時時間繼電器組成,控制指示燈l的通電時間和斷電時間。

    當KT1和KT2的時間設置為10秒時,指示器L形成10秒開10秒關的無限循環。

    幫指示燈更換成中間繼電器,就形成了,中間繼電器通電10秒、斷電10秒無限循環。

    使用中間繼電器的常閉觸點代替正、反轉電路中的按鈕SB2。

    使用中間繼電器的常開觸點代替正、反轉電路中的按鈕SB3。

    這樣的電機正轉10秒,再反轉10秒,電路就基本形成了。在該電路上增加了啟動、保護和停止電路,控制電路的啟動、停止和失壓保護。

    207ddb64bdcf4187982901fff70c683e~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579685&x-signature=oPvR9wXft6H5l9RonjfAiv2Hic0%3D啟動、保證和停止電路

    把電機的正反轉電路、閃光電路、啟停電路組合起來,簡單改裝,就形成了一個完整的電機正反轉10秒的無線循環控制電路圖。

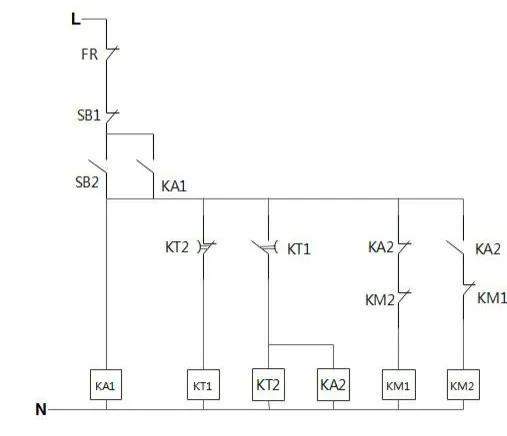

    cbeaa3c3e7b64b2d88e3c7c9aa21d067~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579685&x-signature=UuIqPDPgLp35MfBZyQEQEecH2NY%3D雙通電延時繼電器控制

    KT2設置10秒為正向通電時間,KT1設置10秒為反向通電時間。

    當按下啟動按鈕SB2時,KM1通電電機正轉。10秒后,KA2通電,KM1斷電,KM2通電電機反轉。10秒鐘后,電機正轉,無限循環。

    復雜的電路都是由基礎電路組成,基礎電路的積累有助于控制電路的設計。電機正轉10秒反轉10秒是由三個基礎電路組成。而一臺設備的控制電路通常也是由電機正轉10秒、反轉10秒類似的基礎電路組成。

    任何設備的控制電路都是:“由簡入繁,由繁入簡”。

    電機正轉10秒,反轉10秒的無限循環回路可以用在一些攪拌設備中,使攪拌的液體和物料更加均勻,也可以用來控制兩臺水泵的交替運行。

    連續循環式時間繼電器

    工作中會遇到一些功能性電氣部件。使用功能電器元件可以簡化電路,使電路控制更簡單。連續循環時間繼電器就是其中之一。

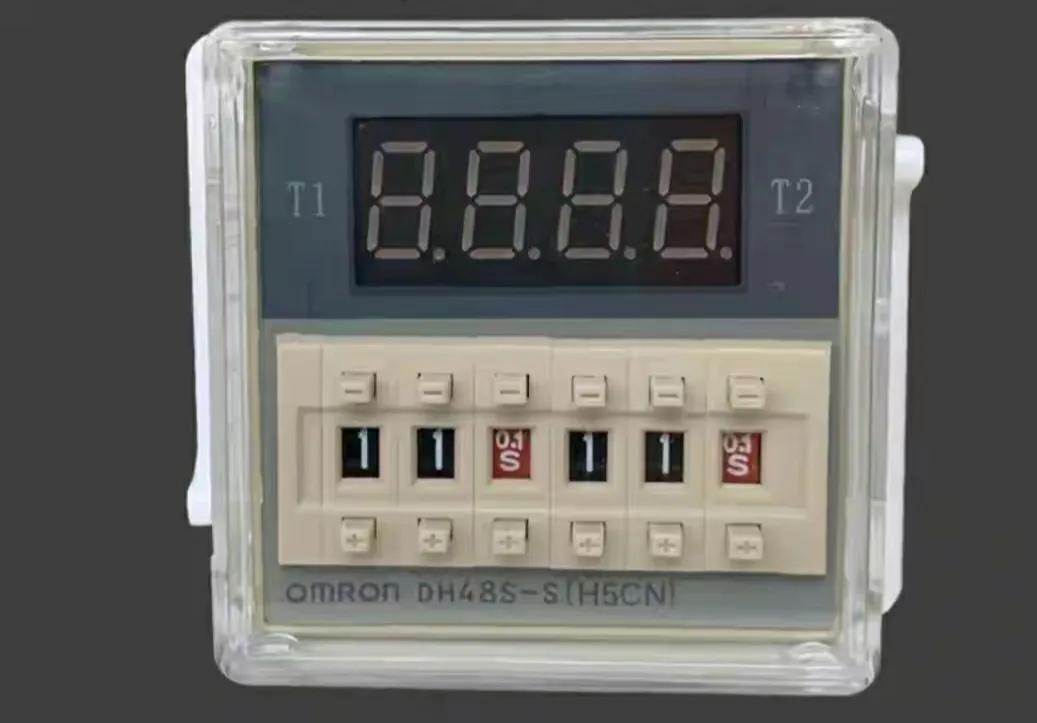

    7918933fe835462684e05e33e521103a~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579685&x-signature=alccbUihHEdlff3ZNTszCF6QeEA%3D連續循環時間繼電器

    連續時間繼電器有兩組時間設置。時間設置在T1左側后,計時器開始計時。當時間到達時,輔助觸點開始動作。時間T2設置在右側,這是輔助觸點動作的保持時間。時間到時,觸點將復位,T1將再次計時。

    連續時間繼電器相當于一個閃光電路。

    連續時間繼電器工作時必須通電。

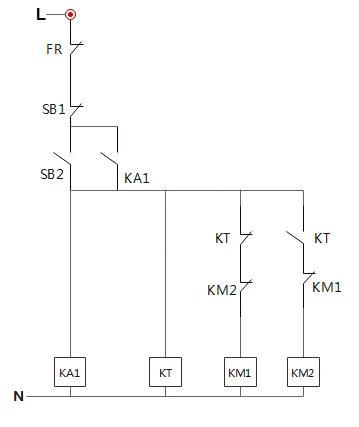

    090c38775fab406892627cc75bfcc125~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579685&x-signature=8CgXbNnVAoLTC%2Bfr0xkKIpahUAc%3D連續循環時間繼電器控制

    連續時間繼電器KT的T1設定為10秒作為正向接通時間,T2設定為10秒作為反向接通時間。

    當按下啟動按鈕SB2時,KM1通電電機正轉,KT始終保持通電,KT的常開、常閉觸點釋放10秒,移動10秒,釋放10秒,無限循環。同時,KM1上電10秒后控制停止,KM2上電10秒后控制停止,KM1無限期上電。

    KM1電機正轉,KM2電機反轉。

    電路設計中的注意事項

    當電機正轉時,切換到電機反轉時不會產生短路,因?yàn)榻佑|器和繼電器的線圈通電時,常閉觸點先斷開,然后常開觸點閉合。

    當接觸器和繼電器線圈斷電時,動作的常開觸點先釋放,動作的常閉觸點后釋放。

    當接觸器和繼電器線圈通電或斷電時,常開和常閉觸點不會同時動作,而是按順序動作。電路設計要注意這些細節。

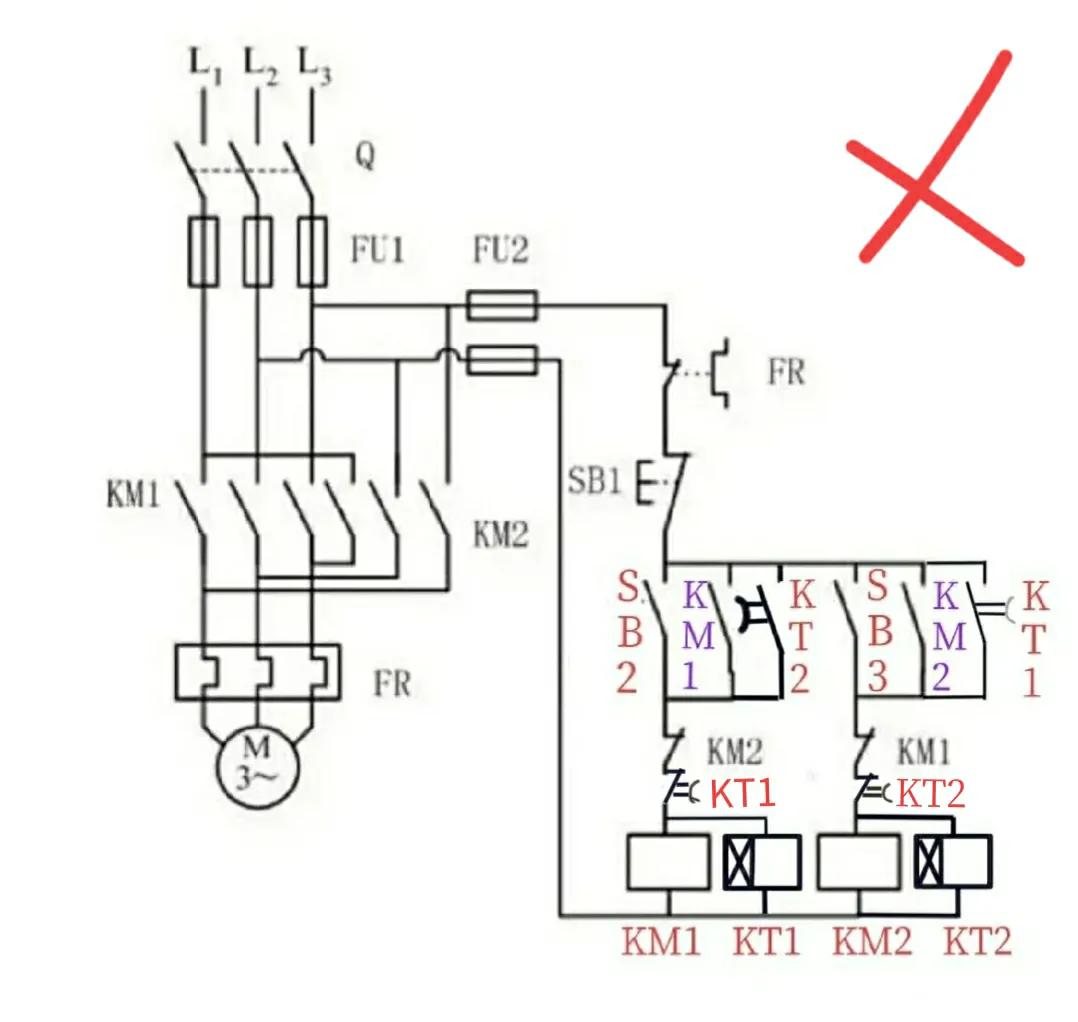

    ace0f343e87e453ba6259655dcaac7aa~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579685&x-signature=IdOA0Bg0C%2FUXrk25ZdHHvDQ9R4U%3D錯誤的電路圖

    電機正轉10秒,然后反轉10秒,無限循環。不能用上面的電路圖。乍一看感覺問題不大,但是仔細分析就會發現問題很大。

    當按下啟動按鈕SB2時,KM1和KT1通電。10秒后,KT1的延時觸點動作,但延時觸點的常開和常閉不同時動作。
